Если во время работы в УШМ (болгарки) наблюдается круговое искрениеэто явный знак того что требуется замена якоря. Эту операцию возможно произвести своими руками, главное соблюдать последовательность шагов.
На данной фотографии мы видим пример кругового искрения.
В нашем примере мы будем менять якорь на болгарке Макита 9069.
Для замены ротора на потребуются:
- шестигранные ключи;
- плоская отвёртка;
- ветошь для протирки диска;
- новый якорь для болгарки Макита 9069;
Порядок работы будет описан фотографиями с текстовым пояснением.

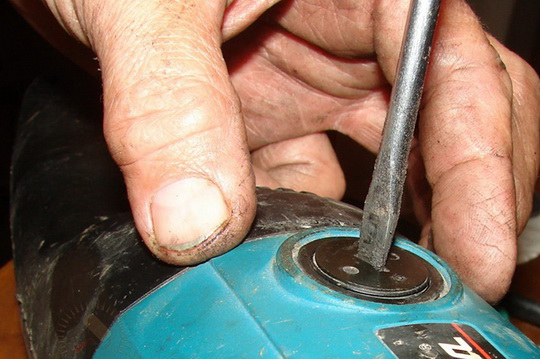

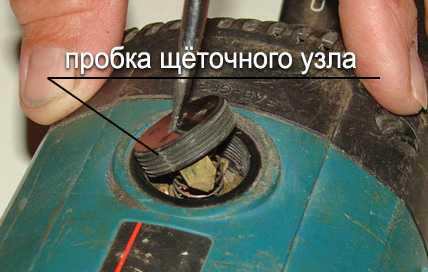

Отвёрткой выкручиваем пробку щёточного узла и убираем её (пробки находятся с двух сторон болгарки). Далее непосредственно извлекаем сами графитовые щётки.

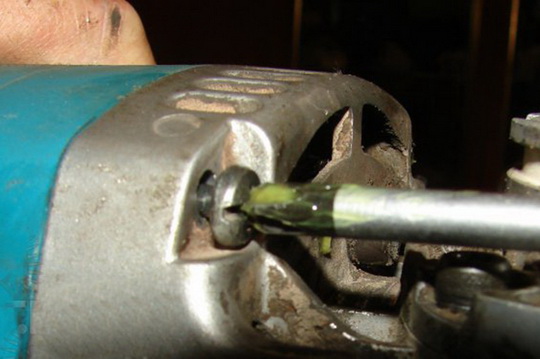

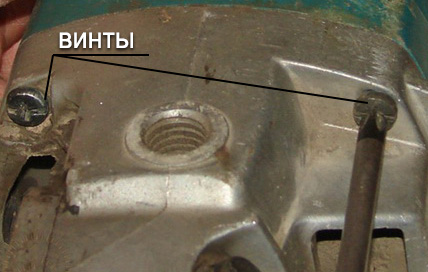

Теперь мы выкручиваем четыре винта крепления головы болгарки (редуктора) к корпусу.
Плавным движением извлекаем редуктор и якорь с пылезащитным кольцом. Кольцо и корпус убираем в сторону.

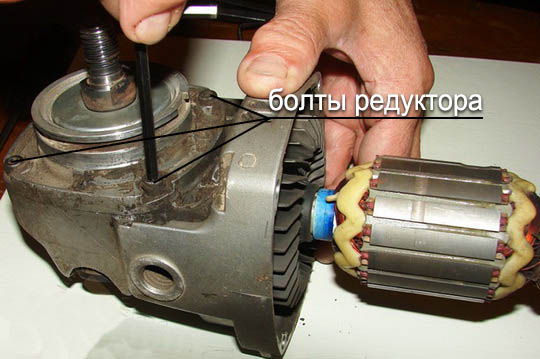

Теперь нам нужно выкрутить четыре болта крышки редуктора. Для этого берём шестигранный Г-образный ключ и выкручиваем болты.

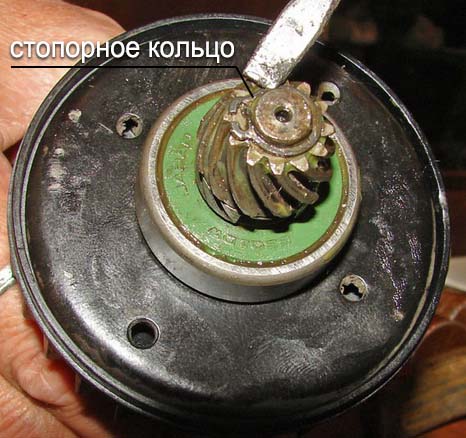

Снимаем стопорное кольцо (кольцо чёрного цвета) которое фиксирует малую шестерню на якоре.

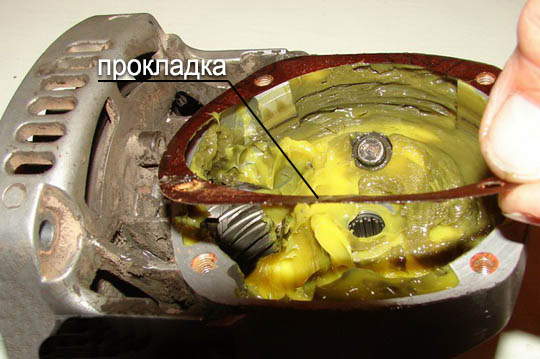

Аккуратно снимаем прокладку

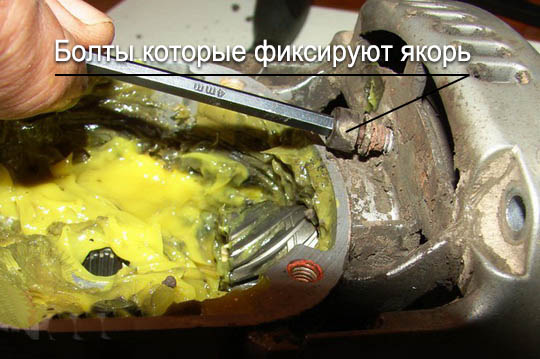

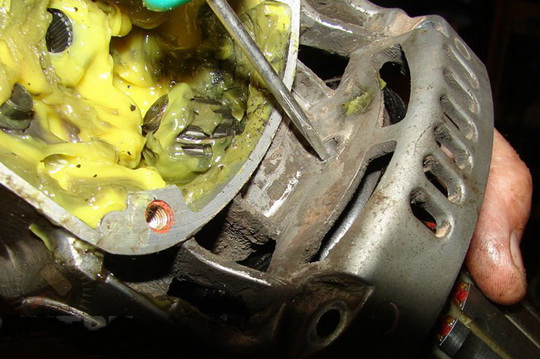

Теперь выкручиваем шестигранником передний и задний болты которые фиксируют якоря.

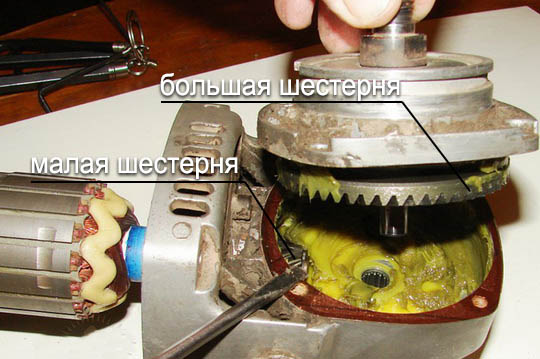

Извлекаем ротор с подшипником и малой шестерней.

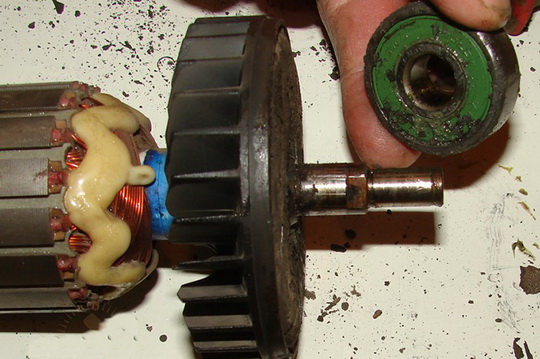

Снимаем шестерню и подшипник с якоря.

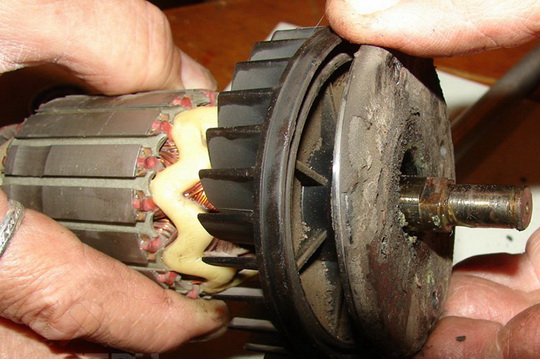

После снимаем диск фиксации ротора и протираем его ветошью.
Теперь берём новый якорь и устанавливаем на него чистый диск фиксации.

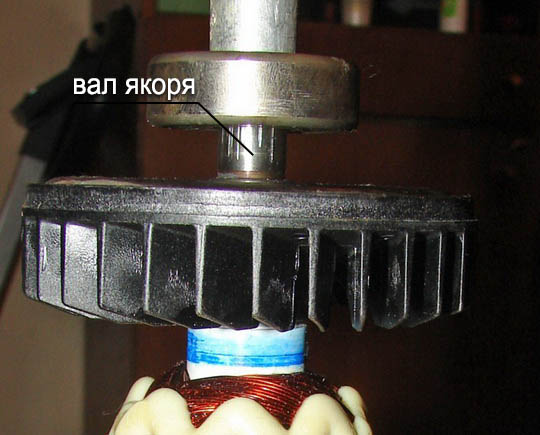

Устанавливаем подшипник на вал якоря.
Ставим малую шестерню и фиксируем её стопорным кольцом.

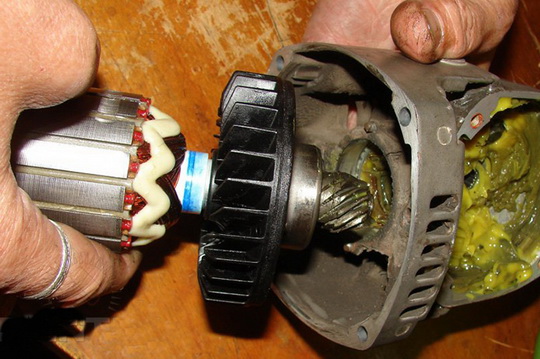

Устанавливаем ротор обратно в корпус редуктора.

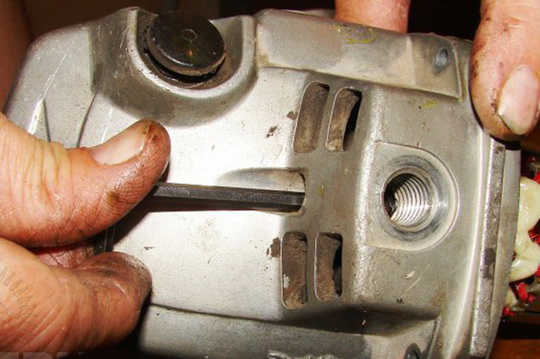

Закручиваем задний и передний болты для фиксации ротора.

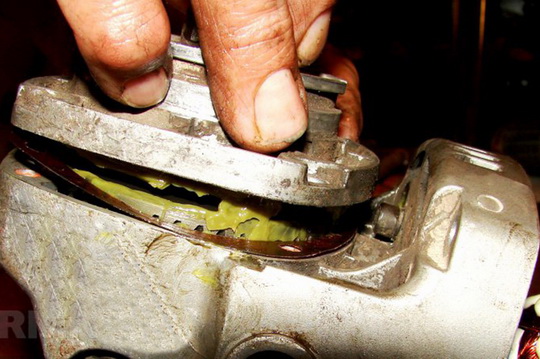

Теперь устанавливаем на место прокладку и ставим крышку редуктора.

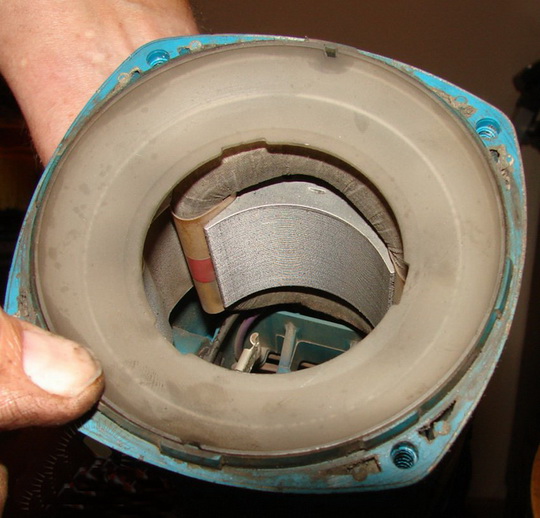

Ставим пылезащитное кольцо на место в корпус.

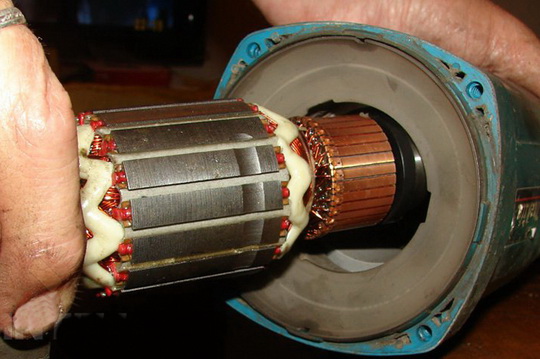

Устанавливаем редуктор с якорем в корпус нашей болгарки.
Закручиваем четыре винта и фиксируем редуктор.
Устанавливаем графитовые щётки и фиксируем их пробкой.
Вот и всё! Якорь заменили. инструмент теперь готов к работе!
